Interaktiivne toa seisundisimulaator andmebaasiga

Simulaator näitab, kuidas ühe põhiobjekti (tuba) elutsükkel seisundidiagrammis on seotud kasutusjuhtude ja andmebaasitabeli Tuba kirjetega. Igal toal on hetkeseisund, mille muutmine eeldab kindlate eeltingimuste täitmist.

  • 1 = Ootel
  • 2 = Aktiivne
  • 3 = Mitteaktiivne
  • 4 = Lõpetatud
  • Unustatud = kirje kustutatakse tabelist

Mudeldiagrammid

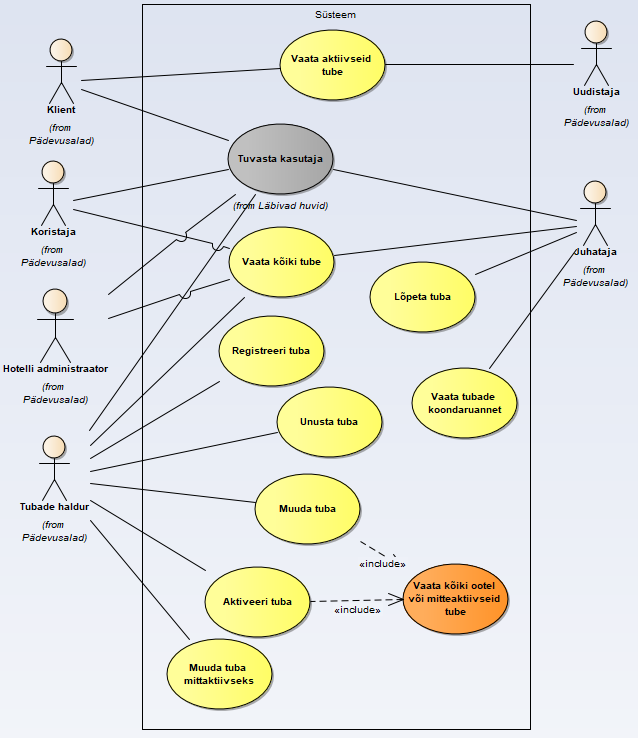

Vaata kasutusjuhtude diagrammi Süsteemi kasutusjuhtude diagramm, mis näitab tegutsejaid (Klient, Koristaja, Hotelli administraator, Tubade haldur, Uudistaja, Juhataja) ja nende seoseid kasutusjuhtudega (nt Vaata aktiivseid tube, Registreeri tuba, Lõpeta tuba).

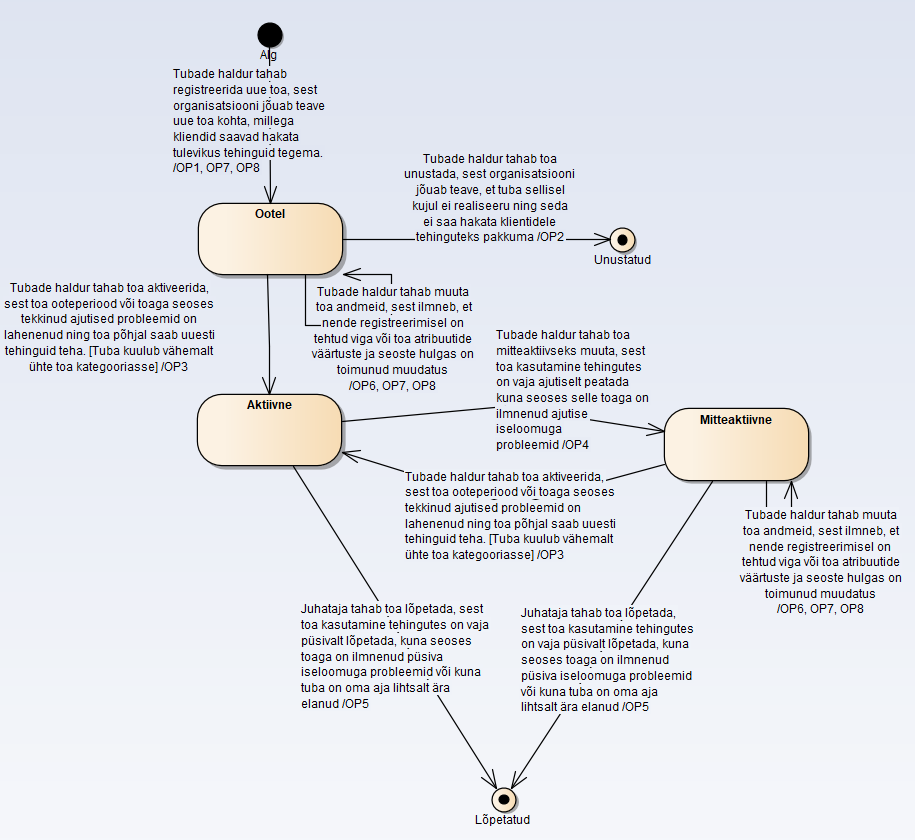

Vaata seisundidiagrammi Toa seisundidiagramm, mis näitab seisundeid (Ootel, Aktiivne, Mitteaktiivne, Unustatud, Lõpetatud) ja üleminekuid nende vahel koos tingimuste ja tegevustega (nt Tubade haldur aktiveerib toa, Juhataja lõpetab toa).

Uue toa registreerimine

Andmebaas (simulatsioon: tabel Tuba)

Simuleeritud tabeli Tuba read. Saad valida olemasoleva toa, et selle elutsükliga jätkata.
toa_kood toa_seisundi_liik_kood Seisund viimase_muutm_aeg Tegevus

Andmebaas on tühi. Registreeri esimene tuba ülaloleva vormiga.
